Hay que reparar una fuga, ampliar una nave o excavar para instalar una nueva conducción, pero los planos no aparecen. O, peor aún, existen, pero la red real no coincide con lo dibujado hace años. Es una situación frecuente en comunidades de vecinos, polígonos industriales, fincas, edificios antiguos y pequeñas redes municipales.
Empezar a romper el suelo para “ver qué encontramos” es una mala estrategia. Una excavación a ciegas puede alcanzar tuberías de agua o gas, colectores de saneamiento, cables eléctricos o líneas de telecomunicaciones. Además del coste de la reparación, puede provocar cortes de suministro, daños a terceros y riesgos graves para los trabajadores.
Por eso, antes de excavar, conviene localizar la tubería enterrada mediante equipos que permiten estudiar el subsuelo sin abrir zanjas. Las técnicas más utilizadas son la detección electromagnética, el georradar, el geófono, aunque cada una resuelve un problema diferente.

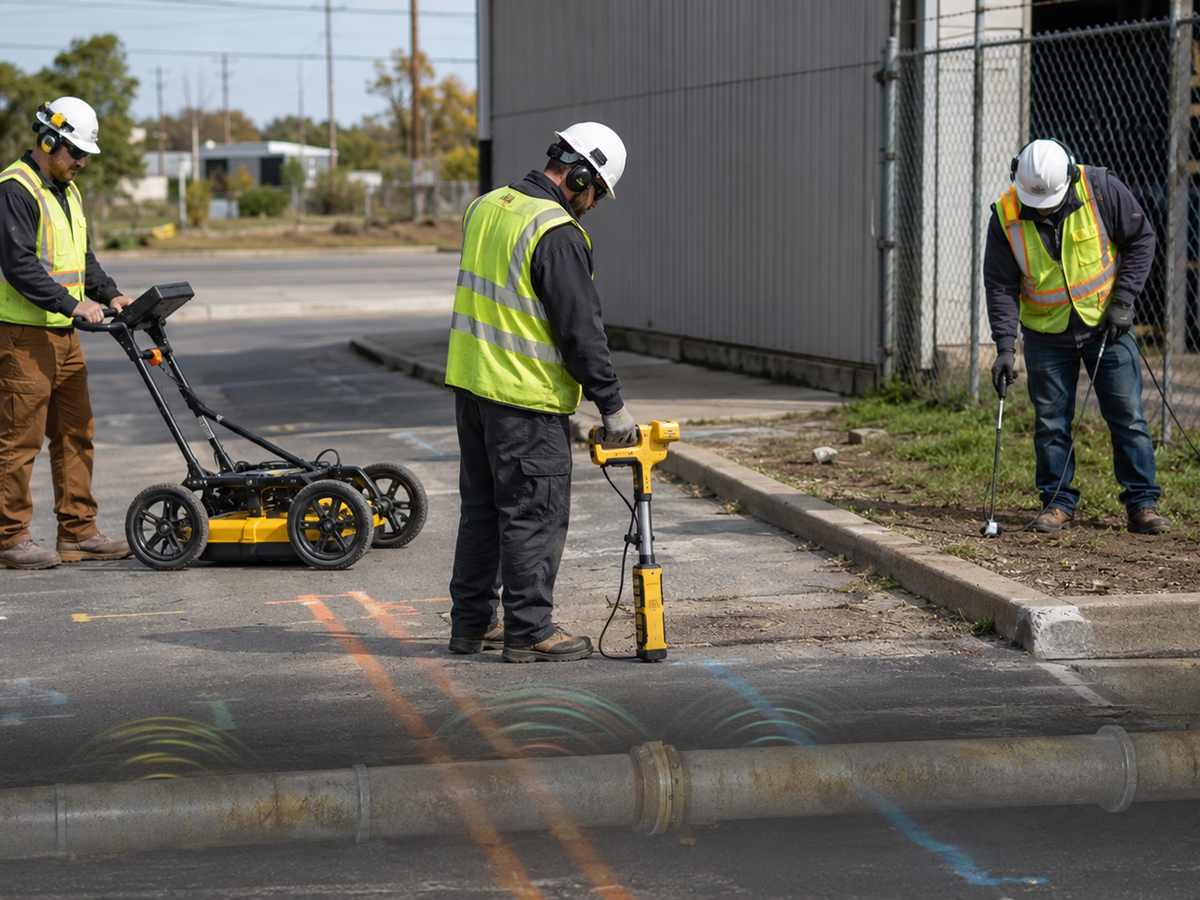

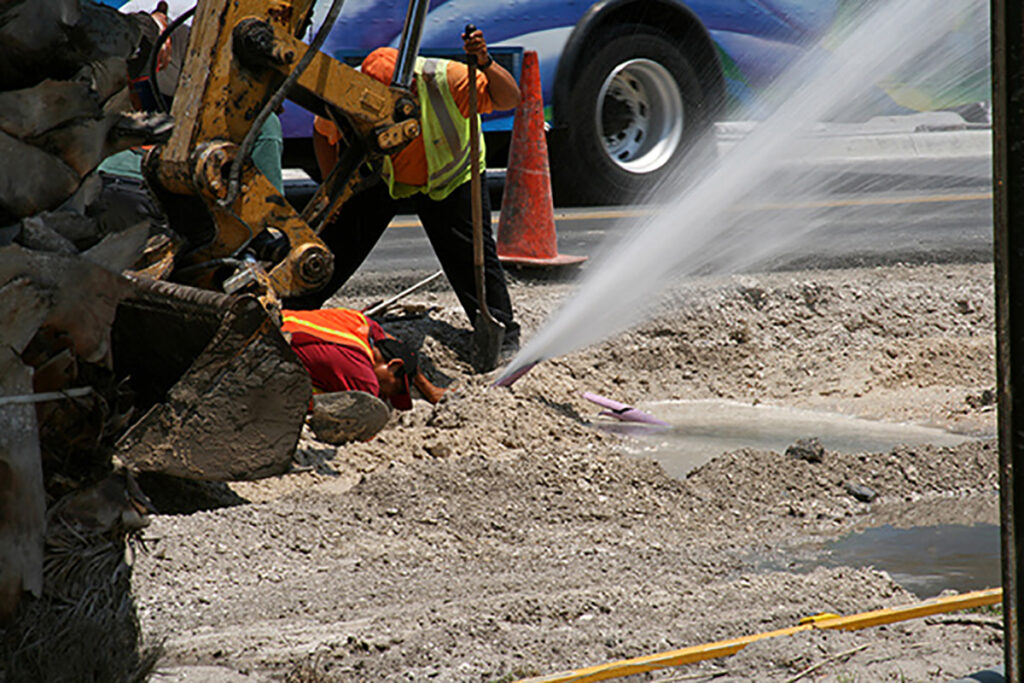

¿Por qué es imprescindible localizar antes de excavar?
El Real Decreto 1627/1997 establece las disposiciones mínimas de seguridad y salud aplicables a las obras de construcción. Aunque no obliga a utilizar una tecnología específica, sí exige identificar los riesgos y planificar las medidas necesarias antes de ejecutar excavaciones o trabajos que puedan afectar el subsuelo.
Localizar previamente los servicios enterrados forma parte de esa prevención. El coste de una inspección suele ser pequeño en comparación con las consecuencias de romper accidentalmente una conducción.
Una tubería de agua dañada puede inundar la excavación o afectar a edificios cercanos. Si se alcanza una instalación eléctrica o una conducción de gas, el riesgo ya no es solo económico. También puede ponerse en peligro a los trabajadores y a las personas que se encuentran en la zona.
La localización previa permite marcar el trazado probable, definir dónde es seguro excavar y reducir el tamaño de la apertura necesaria.

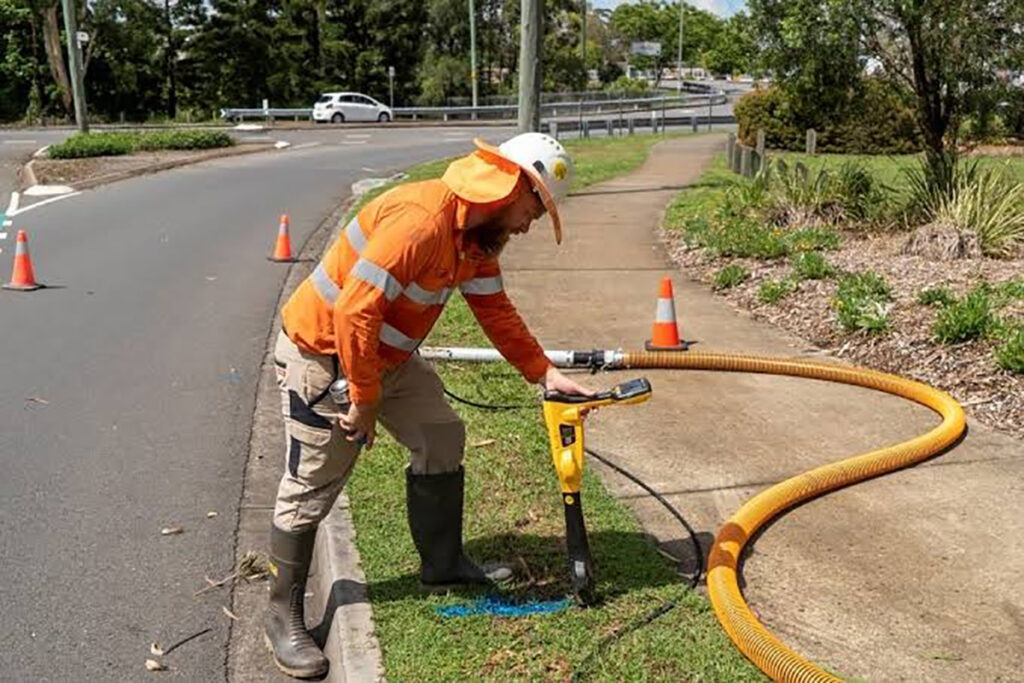

Detección electromagnética: rápida y eficaz en conducciones localizables
La detección electromagnética es uno de los métodos más utilizados para encontrar tuberías metálicas y cables enterrados.
El equipo se compone normalmente de un emisor y un receptor. El emisor aplica una señal electromagnética a la conducción, mientras que el receptor se desplaza por la superficie siguiendo el campo generado. De esta manera puede marcarse el trazado horizontal y estimarse la profundidad.
La señal puede aplicarse directamente sobre una tubería metálica accesible, mediante una pinza o utilizando modos de inducción. En tuberías de plástico también puede emplearse si existe un cable trazador instalado junto a la conducción o si se introduce una sonda localizable por su interior.
¿Cuándo funciona mejor?
La detección electromagnética resulta especialmente útil para:
- Tuberías metálicas.
- Cables eléctricos y de telecomunicaciones.
- Conducciones plásticas con cable trazador.
- Tuberías accesibles donde pueda introducirse una sonda.
- Recorridos lagos cuyo trazado aproximado ya se conoce.
Es una técnica rápida, portátil y bastante precisa para seguir una línea concreta. El operario puede marcar el recorrido directamente sobre el pavimento con pintura o estacas.
¿Qué limitaciones tiene?
El equipo no detecta directamente cualquier tubería. Lo que localiza es una señal electromagnética asociada a un elemento conductor o a una sonda.
Por eso, una conducción de PVC sin cable trazador, sin acceso interior y sin elementos metálicos no podrá encontrarse únicamente con este método. También pueden producirse interferencias cuando hay varias líneas muy próximas o campos eléctricos en la zona.

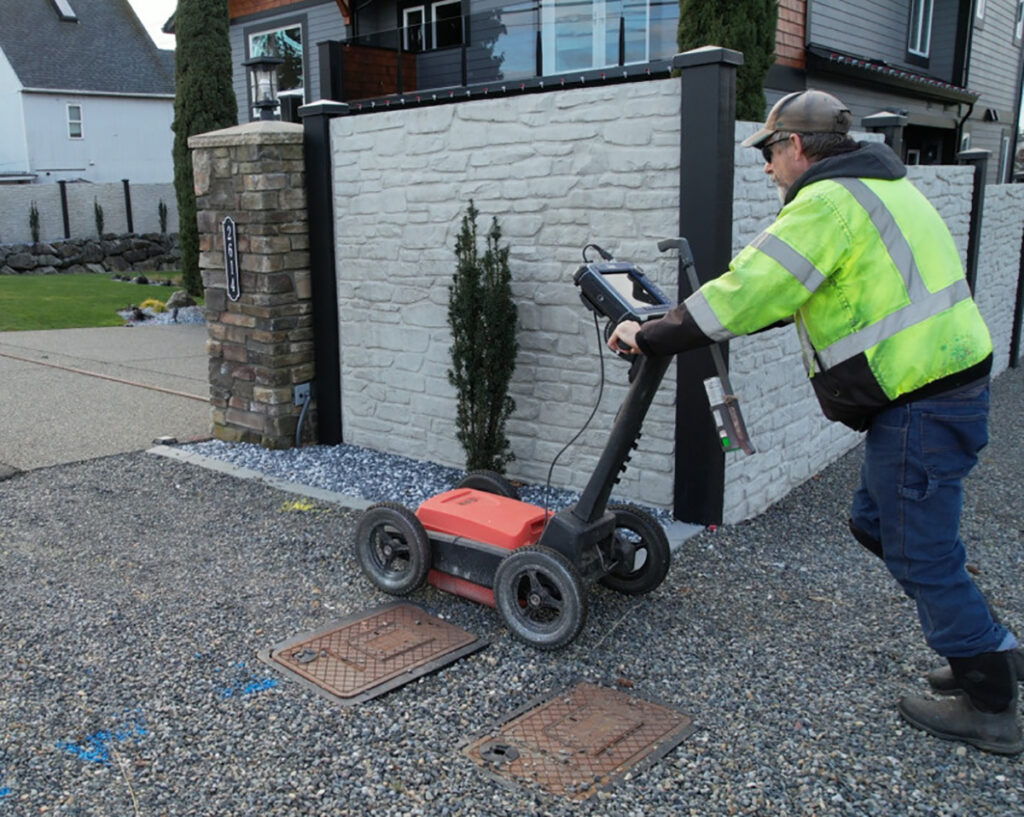

Georradar: una imagen del subsuelo sin acceder a la tubería
El georradar, también conocido como GPR, funciona emitiendo pulsos electromagnéticos hacia el terreno. Cuando esas ondas encuentran materiales con propiedades diferentes, parte de la energía regresa al equipo y queda registrada.
El operador analiza esos ecos para identificar anomalías compatibles con tuberías, cables, arquetas, huecos, cambios de terreno u otros elementos enterrados. No necesita conectar un emisor a la conducción ni acceder a uno de sus extremos.
Esa es su principal ventaja: puede detectar tanto materiales metálicos como plásticos, siempre que exista suficiente contraste entre el objeto y el terreno que lo rodea.
¿Qué información puede aportar?
Una inspección con georradar puede ayudar a conocer:
- La posición aproximada de la conducción.
- Su profundidad.
- Cambios de dirección.
- Presencia de servicios paralelos.
- Arquetas ocultas.
- Huecos o alteraciones del terreno.
Según el equipo utilizado, la superficie estudiada y el procesamiento de los datos, pueden prepararse perfiles bidimensionales o mapas más completos del subsuelo.
Límites del georradar
El rendimiento depende mucho de las condiciones del terreno. Los suelos secos y arenosos suelen permitir una mejor penetración de la señal, mientras que las arcillas, la humedad elevada y los terrenos muy conductivos pueden atenuarla.
Tampoco basta con pasar el equipo y mirar una pantalla. Los resultados requieren interpretación por parte de un operador con experiencia, ya que una raíz, una piedra o un cambio de relleno puede generar una respuesta parecida a la de una tubería.
El georradar ofrece indicios muy valiosos, pero no debería presentarse como una radiografía perfecta del subsuelo.

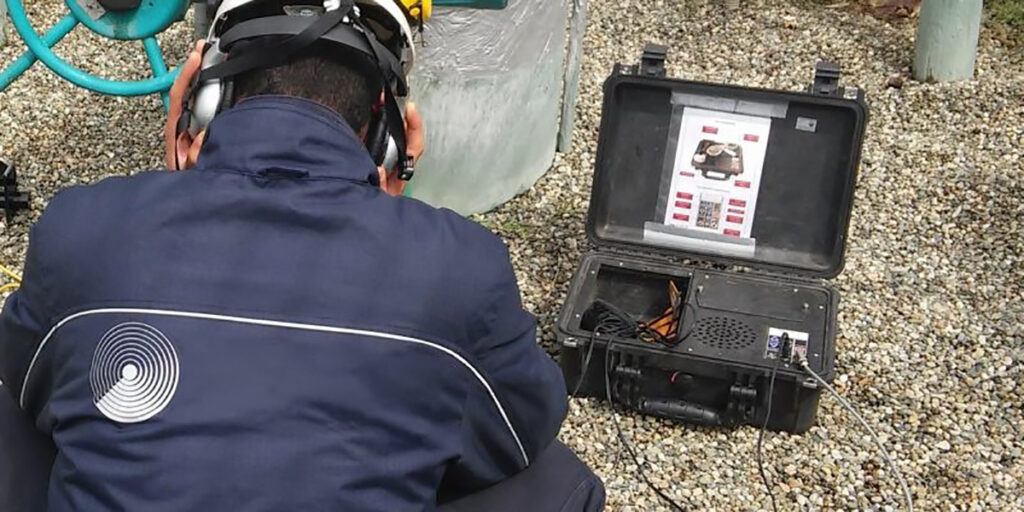

Geófono: para localizar el punto exacto de una fuga
El geófono acústico cumple una función distinta. No se emplea principalmente para dibujar toda una red, sino para localizar el ruido generado por una fuga en una tubería a presión.
Cuando el agua sale por una fisura, produce vibraciones que se transmiten por la conducción y por el terreno. El geófono amplifica esas señales para que el técnico pueda comparar distintos puntos y acotar la zona donde el sonido es más intenso.
Su uso habitual comienza después de identificar o estimar el trazado de la tubería. Por ejemplo, primero puede localizarse la conducción mediante la detección electromagnética y después recorrer esa línea con el geófono para encontrar la fuga.
Ventajas principales
El geófono permite:
- Detectar fugas sin levantar todo el suelo.
- Acotar el punto de excavación.
- Reducir daños en pavimentos.
- Comparar el ruido en distintos tramos.
- Trabajar sobre redes de agua presurizadas.
En condiciones favorables, puede localizar la fuga con una precisión muy alta. Sin embargo, el resultado depende del material de la tubería, la presión, la profundidad, el terreno y el ruido ambiental.
Puedes echarle un vistazo mucho más profundo en el artículo en el que explicamos de forma detallada cómo funciona el geófono para localizar fugas.
¿Qué no puedes hacer?
Un geófono no sirve para mapear una tubería que no tiene fuga ni genera ruido. Tampoco ofrece por sí solo una imagen de todo lo que hay enterrado.
El tráfico, la maquinaria industrial, las bombas y otras fuentes de vibración pueden dificultar la escucha. Por eso, en zonas muy ruidosas puede ser necesario trabajar en horarios de menor actividad o combinarlo con otros equipos.
Comparativa entre los tres métodos
| Técnica | ¿Qué puede detectar? | Profundidad | Precisión habitual | Mejor caso de uso | Coste relativo |
|---|---|---|---|---|---|
| Detección electromagnética | Metales, cables y plástico con sonda o trazador. | Variable según señal y terreno. | Alta en el trazado horizontal. | Seguir una conducción conocida o accesible. | Bajo-medio. |
| Georradar | Tuberías de distintos materiales, cables, arquetas y anomalías. | Muy condicionada por el suelo y la antena. | Depende de la interpretación. | Estudiar una zona sin planos ni accesos. | Medio-alto. |
| Geófono | Ruido de fugas en tuberías presurizadas. | Condicionada por material, presión y terreno. | Muy alta en condiciones favorables. | Acotar el punto de una fuga. | Medio. |
No existe un método que sea siempre superior. La técnica adecuada depende de qué se busca: trazar una red, identificar servicios desconocidos o encontrar el punto exacto donde se escapa el agua.

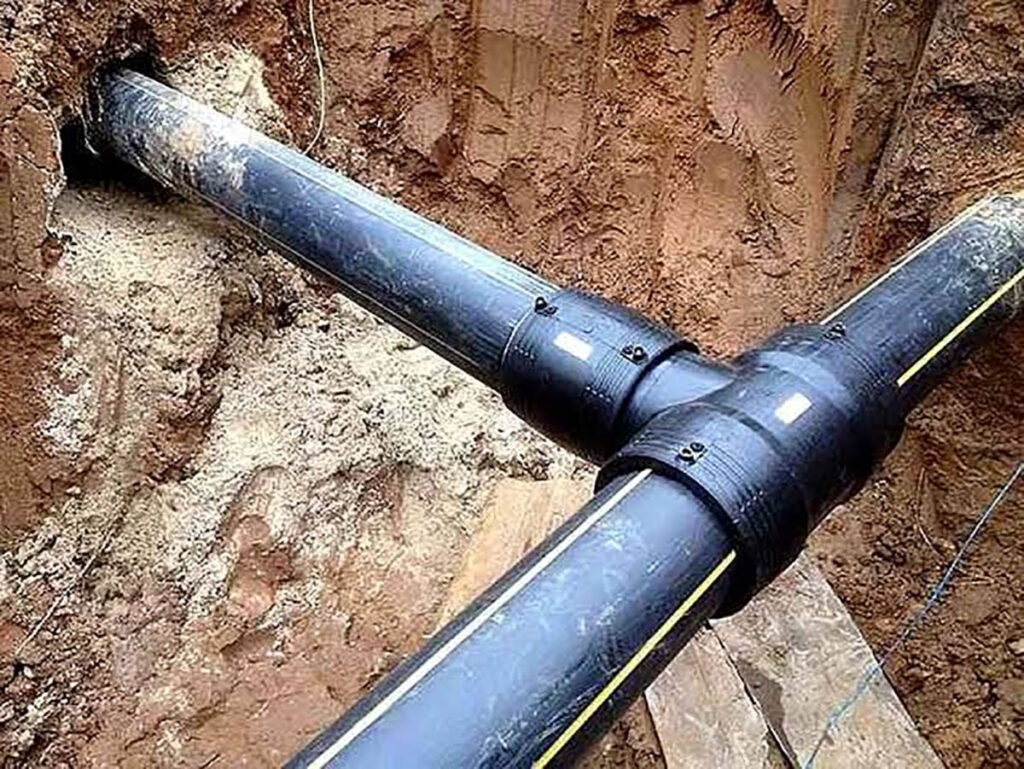

¿Cómo se combinan en una intervención real?
En muchísimos trabajos, la mejor solución suele ser combinar varias tecnologías para obtener un resultado satisfactorio.
Fuga en una comunidad de vecinos
Primero se utiliza detección electromagnética para seguir la tubería, siempre que sea metálica o permita introducir una sonda. Una vez marcado el trazado, se usa el geófono para acotar la fuga y abrir únicamente el punto necesario.
Obra en un solar con redes desconocidas
El georradar permite estudiar el terreno y detectar anomalías compatibles con conducciones o cables. Después, la detección electromagnética ayuda a confirmar y seguir las líneas conductoras encontradas.
Fuga en una red municipal
El geófono permite identificar la zona perdida en una tubería a presión. Si el problema afecta a una red de saneamiento o se sospecha una rotura interna, puede complementarse con una cámara introducida en la conducción para ver el estado del tubo.
Tubería de PVC sin cable trazador
Si existe acceso al interior, puede introducirse una sonda y localizarse desde la superficie mediante el receptor electromagnético. Cuando no hay acceso, el georradar suele ser la alternativa más útil, aunque su eficacia dependerá del suelo y de la profundidad.

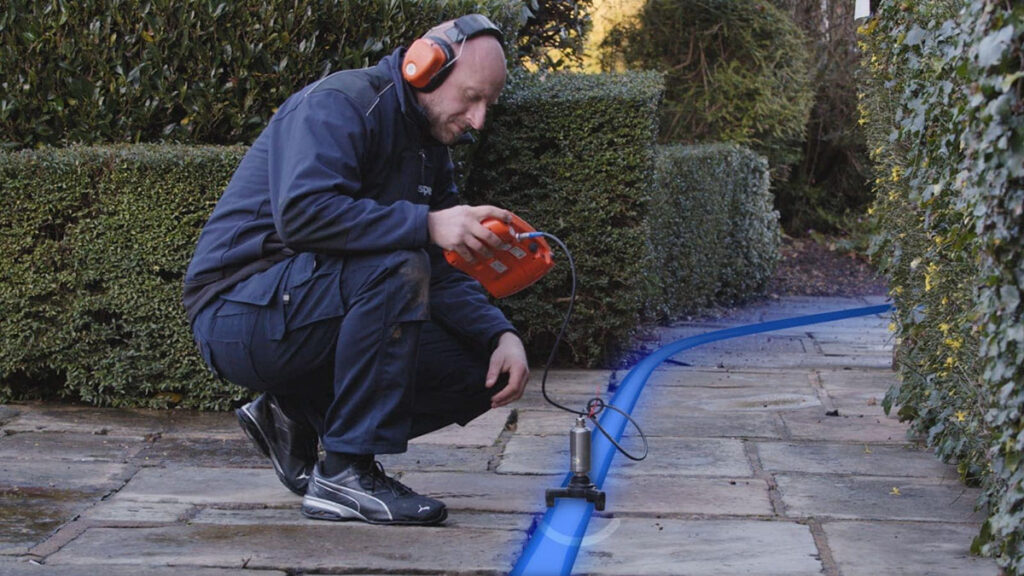

Cómo encontrar una fuga sin romper todo el suelo
El proceso debería empezar comprobando si realmente existe una fuga. Una pérdida de presión, un consumo anormal, una humedad persistente o un charco sin explicación son indicios, pero no siempre señalan el punto exacto.
Después se intenta reconstruir el trazado mediante planos antiguos, arquetas visibles, llaves de paso o conexiones conocidas. Con esa información se elige la tecnología más adecuada.
Una intervención habitual puede seguir estos pasos:
- Inspección visual de la zona.
- Revisión de planos y puntos accesibles.
- Localización del trazado con equipo electromagnético o georradar.
- Detección acústica de la fuga.
- Marcado del punto probable.
- Excavación localizada o inspección interior con cámara.
- Reparación y comprobación final.
Este procedimiento reduce la superficie que debe romperse y evita abrir varias zanjas hasta encontrar la avería.
¿Qué debe entregar la empresa contratada?
Una localización profesional no debería terminar con una indicación verbal del tipo “parece que pasa por aquí”. El cliente necesita información que pueda utilizar durante la obra y conservar para futuras intervenciones.
El informe debería incluir:
- Plano con el recorrido detectado.
- Trazado superpuesto sobre una planta o vista aérea.
- Profundidad estimada en los puntos medidos.
- Técnica utilizada.
- Nivel de confianza o limitaciones del estudio.
- Fotografías de la zona.
- Marcado in situ con pintura, spray o estacas.
- Ubicación del punto probable de fuga, si existe.
También es útil que la empresa diferencie claramente entre una conducción confirmada y una anomalía que todavía necesita verificarse.
Localizar primero evita excavar a ciegas
La falta de planos fiables no obliga a romper el suelo por ensayo y error. La detección electromagnética, el georradar y el geófono permiten reducir la incertidumbre y actuar de forma mucho más precisa.
La detección electromagnética sigue bien tuberías conductoras o equipadas con sonda. El georradar estudia el subsuelo sin necesidad de acceder a la red. El geófono, por su parte, permite acotar una fuga cuando la tubería está presurizada.
En Gruyser realizamos inspección y detección de fugas en tuberías en Fraga, Lleida y alrededores, adaptando el diagnóstico al tipo de conducción y al problema detectado.
Antes de excavar, pide una localización previa y un informe del trazado. Abrir únicamente donde hace falta suele ser más rápido, seguro y económico que buscar la tubería rompiendo el suelo.
